难以置信！消耗大了2倍，缘故原由是高速信号自己被自己串扰了
宣布时间：2025-04-14 10:55:14
高速先天生员-- 黄刚
相信高速先生的粉丝都知道我们有差未几上千的设计工程师了吧。既然有那么多人，那么天天爆发点奇希新鲜的案例就是很不希奇的事情了！一天下昼，Chris正愁着下周不知道给各人看点啥文章的时间，百无聊赖中翻翻之前的案例，找到多年之前的一个看起来很正常，揭秘起来又感受很有趣的高速设计案例，决议拿出来给各人分享下，让我们成千上万的粉丝一起后怕起来。

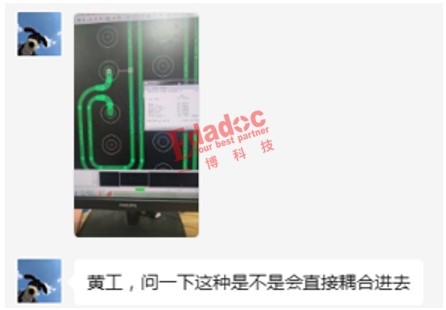

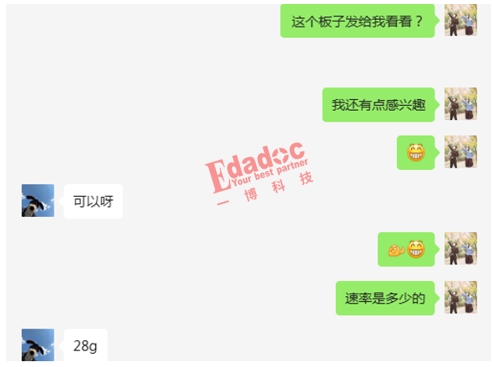

是的，我相信这个设计简直是很常见的做法，十个设计工程师可能有5个都一经这样做过。相信Chris一说出来，你们立马就要对号入座了。想昔时，这事情的开头是源自于我司某分部的资深设计同事C君给Chris发过来的信息。

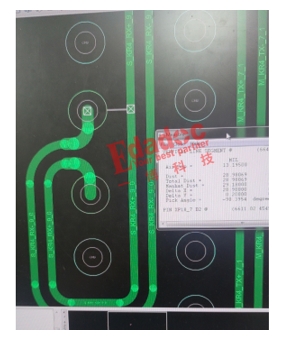

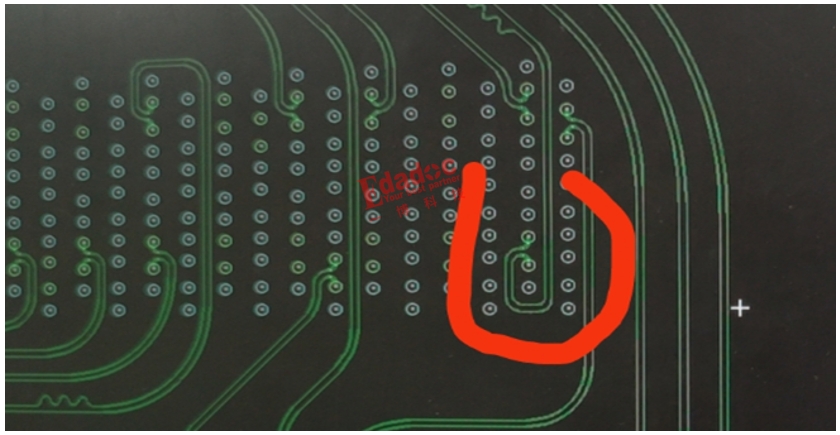

小图片看不清是什么设计是吧，Chris也一样。当Chris把它点开之后，哦�。。≡词窃诟咚倥魃瘸龅淖呦呱杓�，各人也以为很通俗吧！
无非就是出线通道可能被盖住了，只能从下面绕一下再往上扇出呗。再给各人看一张整体的出线图，各人就明确了。简直，许多工程师都会这样扇出。
Chris一直都是个敌手艺很执着的人，这个虽然不是仿真的项目，也绝不犹豫的拿过来，妄想自己验证下究竟有没有影响。事实这对信号的速率是高达28Gbps，并且Chris着实也是以为会有影响的。

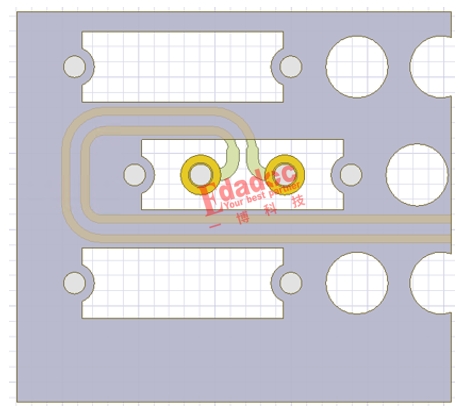

二话不说，拿到板子之后，Chris就专门针对这种绕着毗连器走的信号举行了3D的建模，就是下面这个样子了。

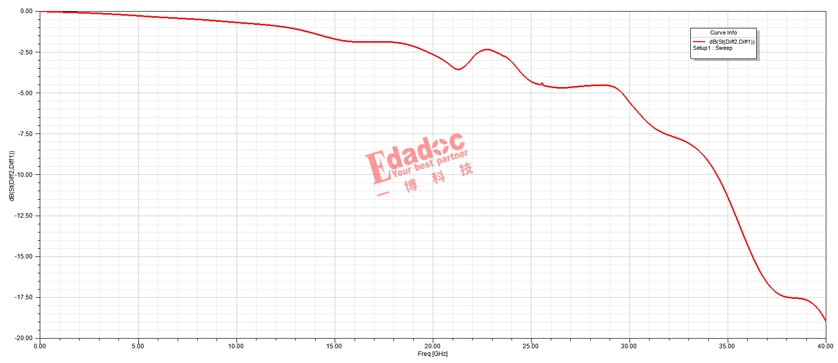

经由七七二十一分钟的仿真时间后，仿真效果出来了。从消耗的效果上看，也没什么异常�。�
虽然不是很是很是线性，可是在28Gbps用到的频段内也照旧不错，消耗或许1.5dB的样子，然后在很高频后才有显着的跌落。那各人就定心了嘛，原来Chris验证之后简直也没有很严重的问题嘛。
咋滴，文章就这样完了？那虽然不会啦，这样显得多没意思�。∩厦娴男Ч雌鹄词敲挥泻苤旅挠跋�，可是没有经由和洽的设计比照，你怎么知道它没有危险呢？要害是问题来了，怎么才华有一个和它能比照的好的设计呢？

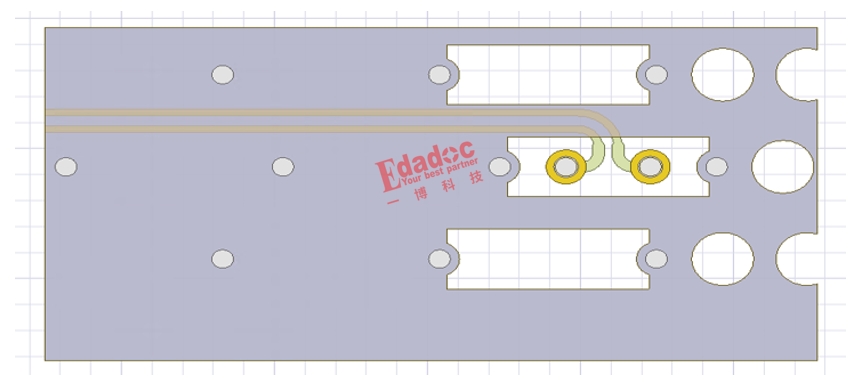

也没那么难了，各人应该都公认的不在毗连器内里绕一圈，直接扇出应该算好的设计了吧。然后我们把直接扇出的走线长度做成了绕线的长度一样，那就是一组很有价值的比照模子了，就像下面这样。

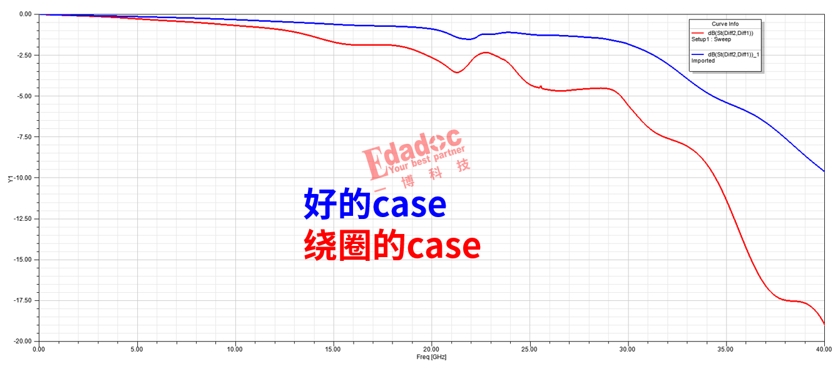

又过了七七二十一分钟，比照的仿真效果也出来了。果真经不起比照，上面绕线的效果瞬间让人以为照旧很差的哦。在28Gbps速率对应的频率下，好的case消耗才0.5dB，足足好了1dB。若是速率再往上提的话，差别可能就是3dB，5dB以上了，这就是很大的差别了哦。
果真，作为SI工程师，简直需要有这个直觉。在速率逐步变高的情形下，你只要发明清静时常见的设计纷歧样的情形，都要抱着嫌疑的态度，从理论到仿真去举行验证。不要以为串扰只会爆发在信号与信号之间，而忽略了信号自己对自己带来的影响。算你们运气好，这个case从影响水平上看，对28Gbps以下的信号还不算致命，着实没空间走线，这样做下也纷歧定会出啥功效的问题，再高些速率就危险了哦！
