乱用“端接”，信号扑街
宣布时间：2020-06-08 13:42:47
高速先天生员--姜杰
残阳收尽最后一抹余晖，暮色四合，与天色一起阴晦下来的尚有雷工的心情：由于自己信心满满设计的时钟端接不但没有改善信号质量，反而拖了后腿。事情还要从高速先生最新的一期短视频提及。
话说，高速先生队长果真魅力特殊，一个浅易易懂的比喻就把端接的基来源明确说的清清晰楚。
端接匹配的话题引起了雷工的兴趣，看完视频意犹未尽，自己还抽闲把几种常见的端接重新都学习了一遍�；崾橇舾凶急傅娜�，雷工在隔天的Layout设计中就遇到了体现的机会。

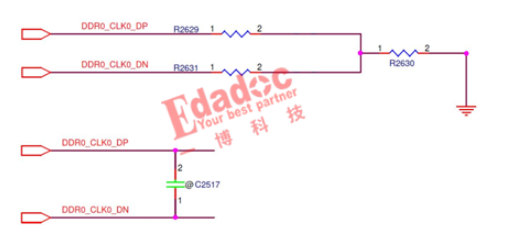

数据速率为2133Mbps的DDR3信号，地址实时钟走线拓扑为一拖四、fly-by。在处置惩罚差分时钟的时间，雷工在原理图上看到的除了端接电阻，尚有一个并联在差分信号P/N中心的电容。

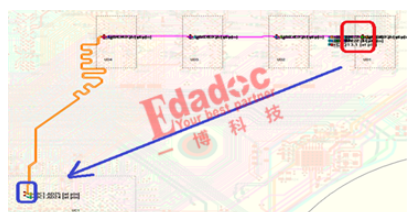

若是这个电容早两天泛起，雷工预计还要纠结放在链路的哪个位置，可是，关于认真学过端接的他而言，这已经不再是问题，有端接电阻R，又泛起电容C，可不就是终端RC端接嘛！显着需要放在一起，硬件攻城狮还要脱离绘图，简直添枝加叶，雷工绝不犹豫的把这个电容放在差分时钟的最后。走线完成之后发给高速先生仿真，雷工洋洋自得，坐等PASS。
高速先生带来了一好一坏两个新闻，好新闻是雷工设计的时钟“端接”起了作用，雷工的笑容最先绽放；坏新闻是，“端接”起了副作用，拖垮了时钟信号，雷工的笑容僵在了脸上。于是泛起了文章开头那略显伤感的一幕。
高速先生没有让雷工单独缭乱，而是帮他仔细剖析了问题。要害就在于雷工所谓的“端接电容”并非RC端接的一部分，着实，它的主要作用是通过减缓驱动信号的上升沿从而减小源端反射，应该靠近驱动芯片结构，通常用于驱动较强的芯片。以是，雷工需要做出的修改也很简朴，就是把该电容由最后调解至驱动端。关于这个电容，高速先生称之为“差分电容”，之前也有专门的文章先容过。《DDR3系列之时钟信号的差分电容，一样平常人我不告诉他！》

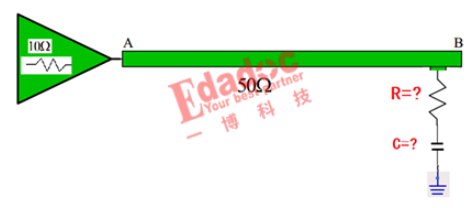

那么，雷工原来想用来炫技的RC端接准确的翻开姿势又是怎样的呢？RC端接，又称AC端接，常用于传输直流平衡信号的链路。关于单端信号，RC端接方法是在古板的最后并联端接的基础上增添了一个电容，最大的优点就是直流功耗较小，同时也会阻止古板并联端接高电平被拉低或者低电平被抬高的征象。

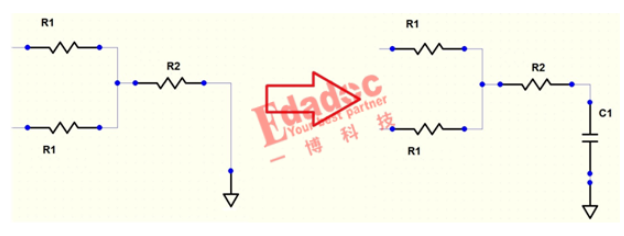

关于差分信号的RC端接，通常是在T型端接的基础上增添一个隔直流电容，有些设计也会把R2省掉。
无论是单端信号，照旧差分信号，RC端接中的“C”都是为了切断直流通路，而雷工遇到的并联在差分时钟P/N中心的电容显然不在此列。一番诠释之后，雷工豁然爽朗，最终，凭证仿真建议将差分电容从终端调解到驱动端，时钟波形随之改善，并知足了SPEC要求。问题解决后，雷工心头的阴霾一网打尽，反思这次教训，理论没吃透就贸然行事，效果闹了笑话，更觉自己的进阶之路任重而道远。
