高速背板设计案例
宣布时间：2023-06-29 17:24
种别 | 高速背板 |
产品所属行业 | 网络产品 |
单板类型 | 背板 |
Pin数 | 18173 |
层数 | 34 |
最高信号速率 | 56G |
难点 | 1、 信号线速率高，关于板材选用有很阵势限；单板高速线多，对层数和本钱又有控制； 2、 单板上有48V高压电源，电流大； 3、 结构限制，布线和电流瓶颈多；单板高速线之间的互穿，串扰严重； 4、 背钻设计； |

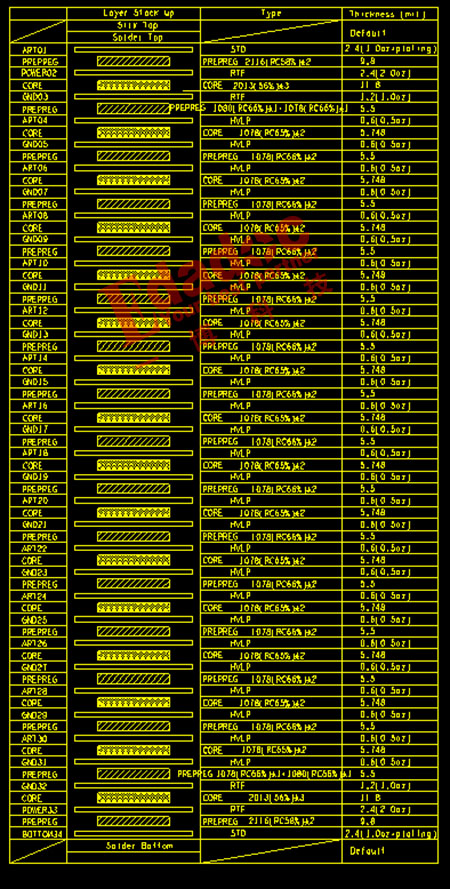

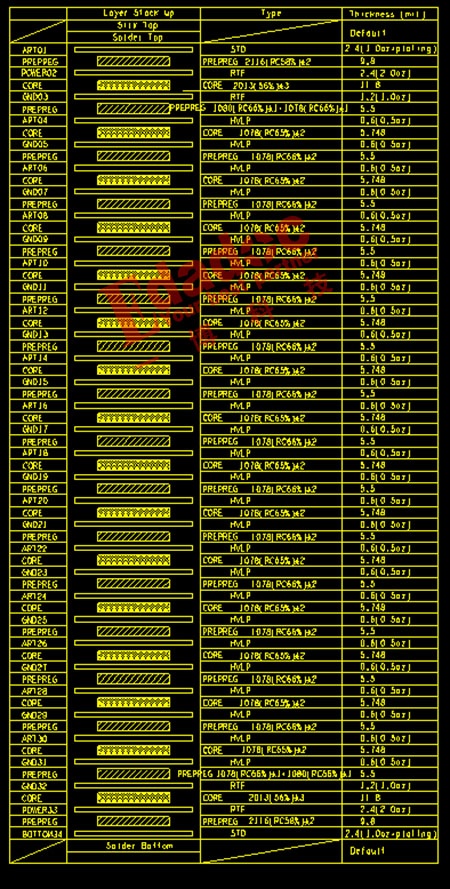

我司对策 | 1、 由于单板大部分都是56G的高速线,部分的25G、10G的信号，经由我司SI仿真，为包管信号质量，我们推荐用M7NE板材，减小消耗； 2、 单板高速线经评估后需要14个布线内层；电源电流较大，妄想了2个电源层（2OZ）,总设计34层，板厚6MM,详细层叠如下：

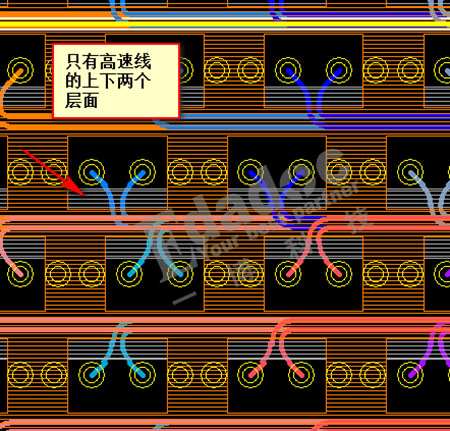

3、 48V高压电源包管期相邻层有自身的回流高压GND，如电源走在第2层，它的回流GND放在top层；由于电源较大，其它层有增强，对应相邻的层铺上回流GND；同时与板内大地坚持足够的清静间距（挖空几层）； 4、 单板信号速率高，思量TX穿RX毗连器铜柱的串扰，把毗连器（如毗连器在BOT层）内里的线走在上面的层，外面的走在下面的层，这样背钻的时间是从上向下钻，就会把外面的铜柱钻了，阻止走线穿铜柱带来的串扰； 5、 高速线PIN角处有做焊盘优化；

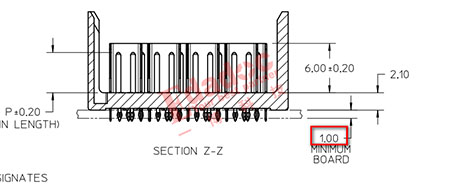

6、 由于高速毗连器正反两面都有，思量毗连器PIN的STUB长度和背钻，设计层叠时把电源层放在第2层和第33层，高速线走在单板的中心，这样背钻后的stub最短；
|
