SW1621申威处置惩罚器芯片设计案例
宣布时间：2023-06-29 17:51
种别 | SW6A服务器主板 |
产品所属行业 | 通讯产品 |
主要芯片 | 处置惩罚器： SW1621 桥片：PEX8780 BMC：AST2400-AST2300 CPLD：INTEL I350-AM4 SAS- SAS2008 |
单板类型 | 服务器主控板 |
Pin数 | 18000 |
层数 | 16 |
最高信号速率 | 12Gb/s |
难点 | 1、 发热量大； 2、 CPU、DDR功耗大 ，CPU电源130A ，电源层少； 3、 高速信号的设计； |

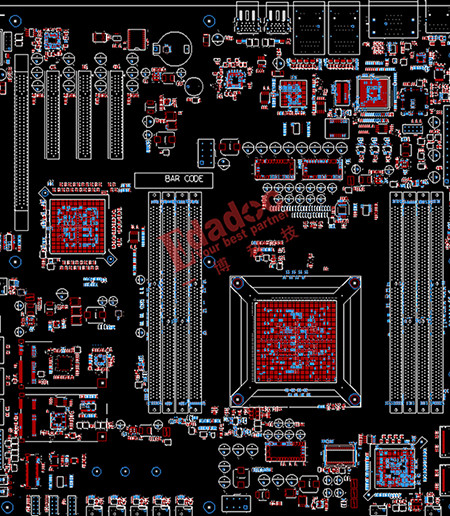

我司对策 | 1、 风道由下向上 ，为包管优异的透风、散热效果 ，结构时将PCIE卡槽与DIMM条平行安排； 对发热较大的芯片增添散热器 ，结构效果如下：

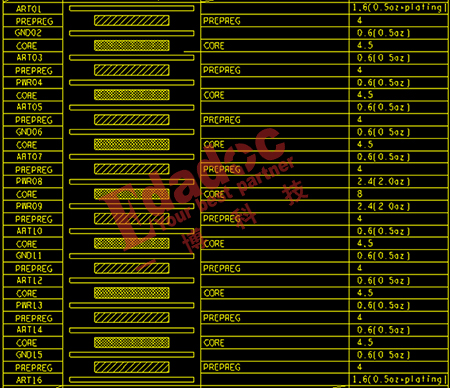

2、 CPU电源电流较大 ，妄想了2个2OZ的电源层 ，以知足通流要求；DDR的电源则走在POWE04层 ，层叠如下：

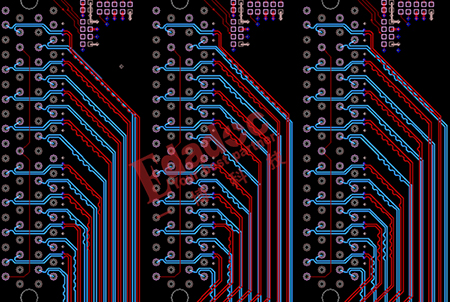

3、 PCIE走表底层到桥片 ，思量减小STUB ，表层线不直接进PCIE插槽 ，用底层换层毗连 ，如图：
|
