毫米之间定成败：PCB 背钻深度设计与生产怎样精准把控
宣布时间：2025-07-28 17:10:31
高速先天生员：王辉东
关于PCB的背钻，上期我们讲了背钻XY偏向的精准控制《别让孔偏毁了信号！PCB 背钻的 XY 精准度怎样做到分绝不差？》，这一期我们重点讲一下背钻Z偏向（深度）的控制。
PCB 背钻（Back Drilling）的焦点目的是去除多层板中导通孔（Via）在深层多余的 “stub”（未毗连的孔壁镀层残留），以镌汰高频信号传输中的反射、消耗和串扰。背钻深度的精准控制直接影响其效果 ——过深可能击穿目的层电路，过浅则残留 stub 导致信号恶化，因此需从设计、装备、工艺、校准等多维度协同控制。
一、设计阶段：明确深度基准与理论参数
背钻深度的理论值需基于 PCB 结构精准界说，为生产提供清晰依据：
- 明确背钻的 “终止层” 与 “起始层”
- 背钻深度 = （PCB 总厚度 - 终止层到板底的厚度）± 工艺赔偿值
例如：某 PCB 总厚 1.6mm，需去除从表层（L1）到 L5 的孔中，L5 以下的 stub（即保存 L1-L5 的导通，去除 L5 究竟层 L10 的部分），则背钻深度应为 “L1 到 L5 的厚度 + 0.05mm 赔偿”（阻止损伤 L5）。
设计文件中需标注背钻的 “目的深度” 和 “允许误差”（通常要求 ±0.05mm，高频板需 ±0.025mm）。

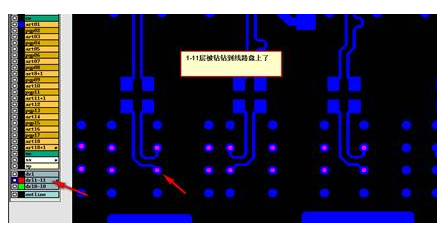

工程输出时一定要最后输出背钻钻带，避免因修改资料，导致背钻通过层，有网络毗连，导致开路。如下图所示，L1-11层有背钻通过，L1层有信号毗连。

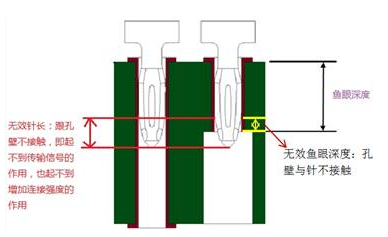

鱼眼的深度在那里
特殊是背钻器件，在设计时一定要精准标注鱼眼深度，避免PCB工厂在现实控制时，太过控制stub长度，导致压接器件开路。
切记，优先控制stub长度，再控制目的层，这个顺序一定不要弄反了。
- 规避设计冲突
背钻位置需避开内层麋集线路或铜皮，预留≥0.1mm 的清静距离（层间介质），避免深度误差时击穿内层或者要接纳特殊背钻控制，好比说蚀刻背钻，增添工艺难度。
统一区域的背钻深度不宜差别过大，镌汰钻机频仍调解参数的误差。只管阻止背钻种类过多。好比统一个区域，有DRL1-3和DRL1-5的背钻，通过优化设计增添裕量，能否所有按drl1-5去管控stub.
二、装备选型：高精度钻机是基础

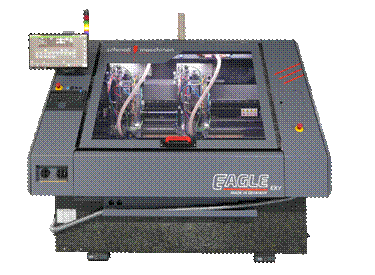

背钻对装备的 Z 轴定位精度、转速稳固性和深度反响能力要求远高于通俗钻孔，需知足以下要求：
- Z 轴定位精度：≤±0.01mm，确保钻尖下降深度的线性误差极小。
- 闭环深度控制系统：配备光栅尺或激光位移传感器，实时监测钻尖位置，动态修正深度。
- 主轴稳固性：主轴径向跳动≤0.002mm，阻止钻尖偏移导致深度丈量禁绝（尤其针对≤0.5mm 的小孔背钻）。
- 光学对位功效：通过 CCD 识别板边定位孔或 Mark 点，赔偿 PCB 板的涨缩（热胀冷缩或加工变形），确保背钻位置与理论坐标一致（位置误差会间接影响深度控制精度）。

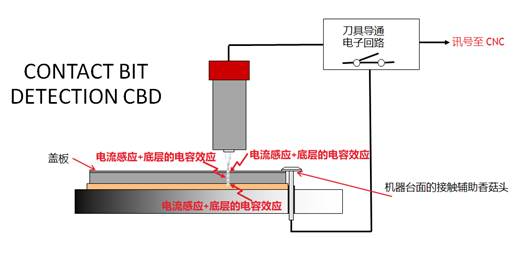

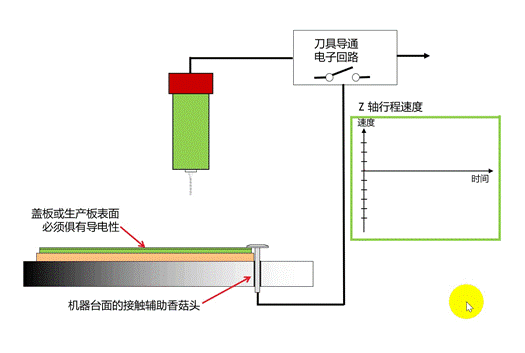

- CBD（contact bit detection）控制
深度精度 ±15 微米
无需要害调解
恒久稳固性优异
因内置专业电子控制，速率快
三、工艺参数：匹配质料与钻头特征

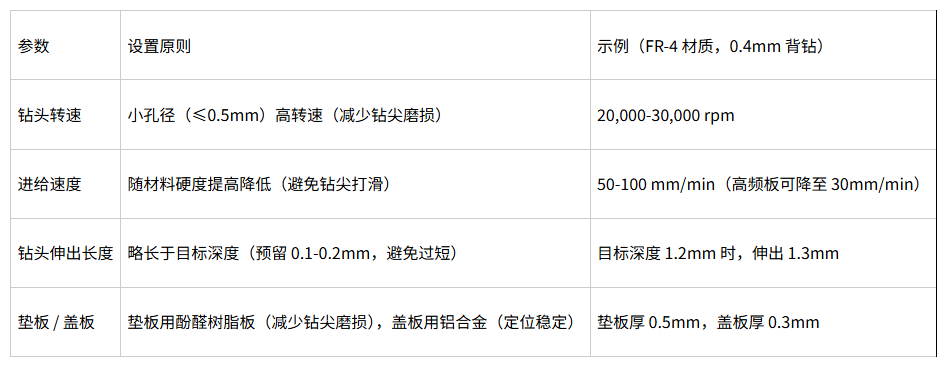

参数设置需平衡 “钻透 stub” 与 “不损伤内层”，焦点参数包括：
|
参数 |
设置原则 |
示例（FR-4 材质，0.4mm 背钻） |
|
钻头转速 |
小孔径（≤0.5mm）高转速（镌汰钻尖磨损） |
20,000-30,000 rpm |
|
进给速率 |
随质料硬度提高降低（阻止钻尖打滑） |
50-100 mm/min（高频板可降至 30mm/min） |
|
钻头伸出长度 |
略长于目的深度（预留 0.1-0.2mm，阻止过短） |
目的深度 1.2mm 时，伸出 1.3mm |
|
垫板 / 盖板 |
垫板用酚醛树脂板（镌汰钻尖磨损），盖板用铝合金（定位稳固） |
垫板厚 0.5mm，盖板厚 0.3mm |
四、校准与赔偿：消除系统性误差
- 钻头长度校准
新钻头或替换钻头后，用 “钻头长度丈量仪”（精度 ±0.001mm）丈量现实长度，与理论值比照，录入系统赔偿（例如：理论长度 50mm，实测 49.98mm，赔偿 - 0.02mm）。
- 每钻 500-1000 孔后复检（尤其细小孔径钻头，磨损更快）。
- PCB 板厚预丈量
将一个PCB无限放大以后，PCB的平整度是有误差，差别区域的厚度有差别，统一批次 PCB 可能因压合误差保存 ±0.05mm 的厚度波动，需用千分尺在背钻区域周围多点（≥3 点）丈量现实板厚，取平均值修正背钻深度（例如：设计板厚 1.6mm，实测 1.62mm，深度增添 0.02mm），现在尚有专门的板厚丈量仪。
钻尖磨损会导致 “有用切削深度” 镌汰（如磨损 0.03mm，现实深度偏浅 0.03mm），可通过 “计数赔偿”（每钻 N 孔，自动增添 0.01mm 深度）或 “图像识别”（摄像头检测钻尖磨损量，动态赔偿）。

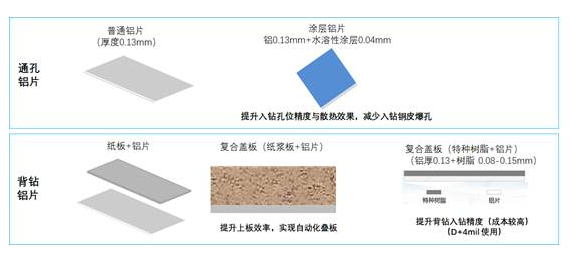

- 专业的背钻铝片应用
专业定制化的背钻铝片（盖板），可以提升孔位精度，和深度控制，高散热，改善孔壁质量
五、历程监控与检测：验证深度精度
- 实时监控
接纳 “接触式深度传感”：钻尖接触 PCB 外貌时，传感器触发 “深度起点”，全程纪录钻尖下降距离，凌驾目的深度 ±0.03mm 时自动� ；ň�。
红外测温监控：若钻孔区域温度骤升（凌驾 150℃），可能因钻尖梗塞导致进给不畅，间接引发深度误差，需实时整理钻屑或替换钻头。
- 离线检测（首件与抽检）

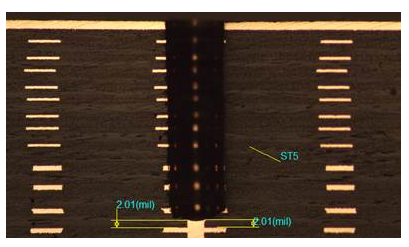

切片剖析：对首件 PCB 的背钻位置做金相切片，用显微镜丈量 stub 残留长度（要求≤0.05mm）和背钻底部到内层的距离（需≥0.03mm，阻止击穿）。
X-Ray 检测：通过 X-Ray 透视背钻区域，视察孔底是否与目的内层对齐，盘算深度误差（适合批量抽检，效率高于切片）。
阻抗测试：对高频信号孔，通过阻抗仪丈量背钻后的阻抗值（如目的 50Ω，误差需≤±5Ω），间接验证 stub 残留是否达标（残留过长会导致阻抗偏移）。
六、特殊场景处置惩罚
厚板背钻（≥3mm）：接纳 “分步背钻”，先钻浅深度（如目的深度 2mm，分两次各钻 1mm），镌汰单次钻孔的应力变形。
多层异质质料：如 PCB 含陶瓷或金属芯层，需针对差别质料分段设置参数（例如：钻过陶瓷层时降低进给速率 50%），阻止因切削阻力突变导致深度跳变。
总结
精准控制 PCB 背钻深度需通过 “设计界说基准→装备包管精度→参数匹配质料→校准消除误差→检考试证效果” 的全流程管控，焦点是镌汰 “装备误差、质料波动、钻头磨损” 三大变量的影响。关于高频、高速 PCB（如 5G 基站板、服务器主板），背钻深度误差需控制在 ±0.025mm 以内，需团结更高精度的装备（如入口高精度钻机）和更严酷的检测手段。
