时钟有回沟，还说没问题？！
宣布时间：2020-11-23 11:38:53
高速先天生员--姜杰
信号回沟，即波形边沿的非枯燥性，是时钟的大忌，尤其是泛起在信号的门限电平规模内时，由于容易导致误触发，更是阴险无比。以是当客户测试发明时钟信号回沟，抱着一心改板的沉痛心情找到高速先生时，高速先生丝绝不敢大意，一番剖析确认之后，给出的回复却让客户喜出望外：测试点的时钟回沟是真实保存的，可是芯片获得的时钟信号质量却没有问题，简而言之，单板的时钟信号没问题，可以定心使用。

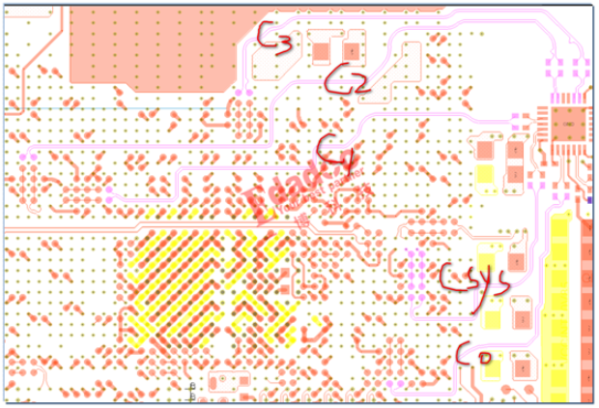

着实，高速先生刚拿到单板时心里也没底，由于时钟信号频率并不算低，有400MHz，并且针对5路时钟信号的设计查板也并未发明异常。

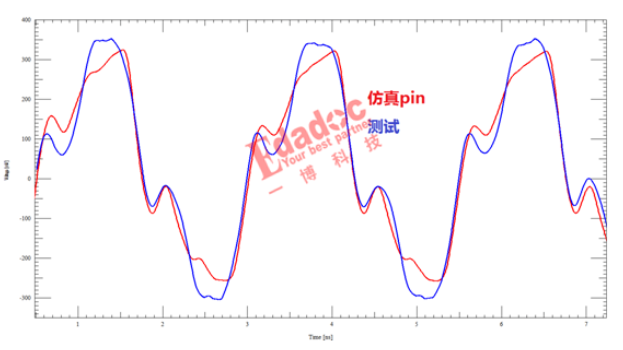

仿真初始阶段，为了确认模子的准确性，首先对客户提供的测试点上的波形举行了仿真拟合，以C0通道时钟为例，仿真波形的回沟如约而至，与测试波形的延时、回沟的位置基本一致，说明仿真建模没有问题，看到这样的效果，客户的心最先下沉：回沟获得了仿真验证，这回没解围了。

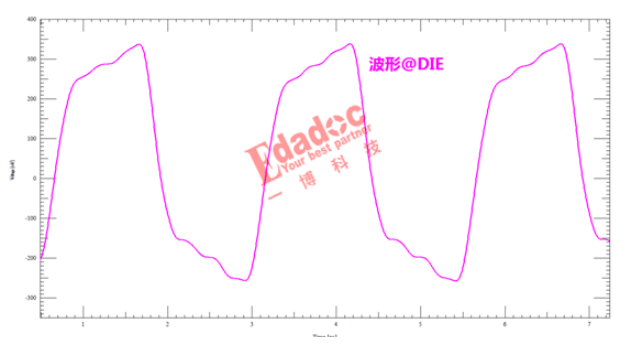

高速先生感受可以再抢救一把，由于最要害的芯片DIE上的时钟波形还没看到，尚有一线生气�；匙澎男那�，高速先生按下了“Simulation”键，随着DIE上的波形在屏幕上渐次睁开，高速先生松了口吻，芯片上的时钟回沟神奇的消逝了！
看到这样的效果，客户既喜且疑，喜的是芯片上的时钟信号正常，疑的是测试点显着就在芯片背面的过孔处，为何测试获得的时钟波形会与芯片DIE上的天差地别？

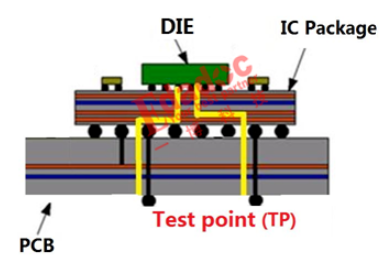

测试最尴尬的莫过于“所测非所得”，泛起这种情形，许多时间与测试点的位置选择有关，好比本案例：看起来芯片背面的过孔似乎距离芯片最近，最能反应芯片吸收信号的真真相形，着实不然，我们最终需要关注的是芯片DIE上的信号，而芯片的DIE与PIN之间还隔着千山万水——芯片内部封装布线，尤其是封装较大的BGA芯片，封装布线的影响越发显着，这也是许多芯片会提供封装赔偿（Pin-delay）的缘故原由。

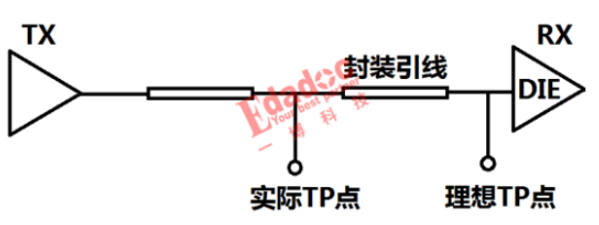

现在再来诠释芯片背面测试点的波形为何与DIE上的情形相差甚远，信号的拓扑图可以让我们一目了然。

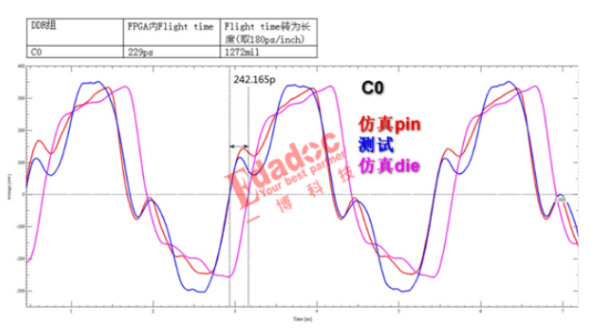

谜底就是：现实测试点与芯片DIE之间的走线（本案例中，主要是指封装布线）上的反射，导致了该点的时钟信号回沟，在DIE上的理想测试点的波形则不保存这个问题。而客户提供FPGA响应的时钟信号Pin-delay数据与PIN-DIE之间的仿真延时基本吻合，也从侧面印证了封装布线的影响。比照其它四路时钟，情形也基本类似。
通事后期与客户的相同确认，单板在最终的功效调试中也并未泛起问题，喜大普奔。
