连自己的隔离度都不知道， 还想测别人 ？
宣布时间：2020-10-12 11:31:04
高速先天生员-- 黄刚
无论是高速数字信号，射频信号照旧数模信号，工程师们都很体贴信号之间的隔离度，希望通过测试的要领来获得这个指标。可是高速先生想问的是，列位熟练的测试工程师们，你们测试前有体贴过仪器自己带入的隔离度是几多吗 ？
是的，各人没听错，相信许多朋侪们用网络剖析仪举行隔离度测试的时间，着实并不知道仪器的隔离度，就直接去测试待测物了。虽然高速先生意料有一种诠释，就是各人都以为仪器自己的隔离度一定是很好啦，直接用它来测就好啦。
虽然这个以为仪器自己的隔离度好照旧欠好也是个很主观的工具。好比说，若是你测试的两根信号之间的隔离度要求的指标只是20dB的话，那么相关于20dB，仪器自己的隔邻度在你看来简直是很好的。可是若是你要求的两根信号之距离离度要抵达60dB的话，可能分分钟仪器自己的隔离度还没有你要求的指标好呢！

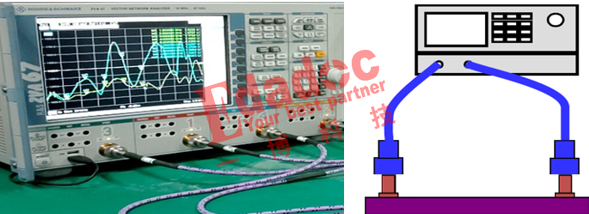

我们实验室的网络剖析仪是长下面这个样子，我们能清晰的看到，仪器自己是通过4个端口毗连着cable，然后通过同轴毗连器来接入我们的PCB板，若是要测试PCB板上某两根信号的隔离度，现实上它的效果是包括了cable和同轴头的隔离度的，因此若是cable和同轴头的隔离度还比PCB上的待测物的隔离度要差的话，着实我们是测不到真实的待测物的隔离度的。
另外关于网络剖析仪测试的操作，各人可以去关注以下视频，我们高速先生团队的玉人工程师亲自登场，详细的教各人怎样测试！

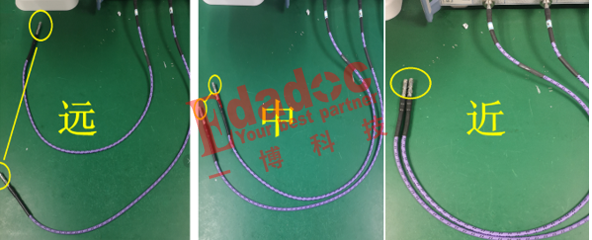

好了，前面的着实都是一些铺垫，现在要进入到本文最精彩的部分了，那就是看看网络剖析仪的cable和同轴头自己的隔离度究竟是几多。高速先生想到了一个很有趣的验证要领，那就是把两根cable划分安排差别距离，然后看看他们之间的串扰是否有转变。高速先生划分把两根cable摆放的位置如下所示：
我们摆以上这3种情形，划分是高速先生以为的远、中、近三个pose！谁人，请不要问我们详细的距离是几多，我们主要是定性来剖析，要知道详细距离的话，就只能贫困各人在图上去丈量了哈。

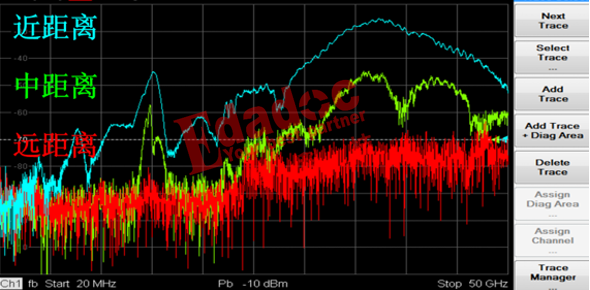

这个时间请各人仔细看本文最主要的一张图了，也就是这3个pose的串扰效果，如下所示：
从验证效果可以看到，若是是两根cable拉得较量远的时间，我们的仪器出来的隔离度着实是很好的，抵达70dB以下，可是随着两根cable拉近之后，在较量高频的隔离度就会逐步变差，比及两根cable险些碰上的时间，高频的隔离度或许就只有30dB了。
最后再总结一下本文的内容哈：我们在测试待测物之前着实是要先相识指标，不但是指待测试要抵达的测试指标，还要去关注测试仪器自己带进来的隔离度指标，若是要测一个和仪器自己隔离度靠近的指标的话，着实就禁止易去区分了。另外在测试极低隔离度的待测物时（例如60dB以上），在自己明确仪器自己的指标能抵达60dB后，我们在设计或者测试操作时就应该把两根测试cable尽可能的拉开，以免把cable的隔离度也带入到待测物内里哈。
