盲埋孔PCB叠孔设计的利与弊
宣布时间：2022-08-01 10:29
作者：银娱geg优越会科技高速先天生员 王辉东
毛毛说他最近的人生就像天气预告，晴天，阴天，下雨天，要害下雨就下雨吧，它照旧狂风暴雨，雷鸣电闪。
这不刚设计一个二阶HDI，投到板厂两个星期，马上都要交货了，工厂突然来了电话说，板子上盲埋孔之间开路了，毛毛一脸懵逼，这是啥问题，不可我要打电话找E公司的如烟去，要和她说道说道这个PCB。
如烟接到电话，看了毛毛的设计，板上有盲孔与埋孔的叠孔设计，哈哈一笑，毛毛，咱们今天就聊聊，这个让PCB布线越发细密的江湖神技-盲埋孔的叠孔设计。
随着电子行业的生长，电子产品向高密度，高精度生长，对线路板的布线空间也有相对严密的要求。而提高pcb布线密度最有用的要领是镌汰通孔的数目，盲埋孔的设计不再是遥不可及，而是融入了PCB设计的一点一滴，变得触手可及。

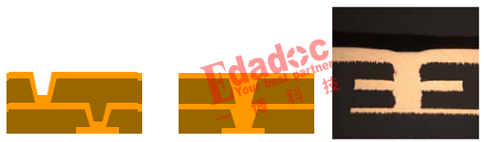

通常我们的二阶或二阶以上的盲孔有如下两种，一种是错孔，顾名思义，错孔就是两个盲孔是错开的。
尚有一种设计是盲孔的叠孔设计，就是两个盲孔是重叠的。如下图所示：
那么叠孔设计有什么优点？

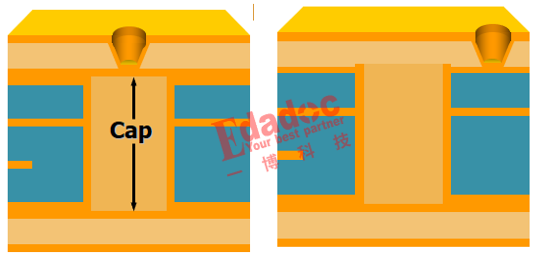

盲孔和埋孔能给PCB提供更多的空间和选择。埋孔设计会资助释放板面上的空间，而不会影响上下两层的外貌装置或走线。盲孔的叠孔和盲埋孔的叠孔有助于释放更多的空间。
下面是一个二阶HDI的生产流程图：

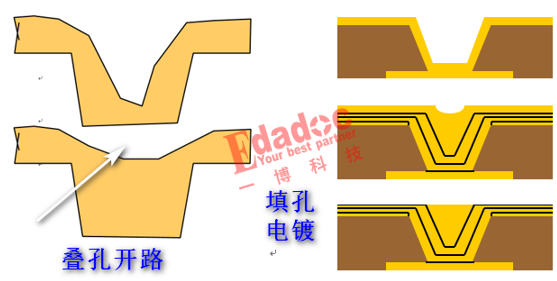

我们从上图中可以看出，做了叠孔设计，内层的盲孔必需要做一次填孔电镀，那么对盲孔填孔电镀的平整度要求较量严酷。若是盲孔底部填孔电镀不平整，第二次盲孔打下来以后，下面没有镀铜层导通，泛起层间悬空，开路就泛起了。
以是盲孔叠层，第一次盲孔的时间要做填孔电镀，而错孔则不需要做。以是说流程更长，时间更久，对工艺的要求也更严酷。
1.比错孔越发节约布线空间
2.增添了导热的可靠性
3.增添了电流的承载能力
4.让外貌焊盘的越发平整，让焊接更可靠。

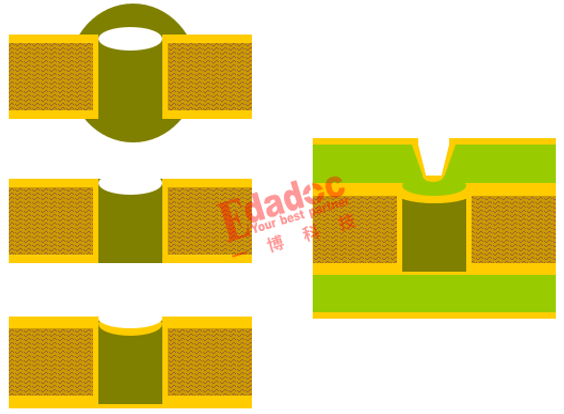

若是盲孔与埋孔做了叠孔，则需做一次内层的POFV工艺（树脂塞孔电镀填平）工艺。
盲孔与盲孔的叠孔工艺，树脂塞孔的平整度成为工艺成败的要害点。树脂塞孔的要害点是，若是埋孔树脂塞孔电镀不平整，一切设计都成空。
毛毛说我明确，下次制板就去找如烟你。
总结：
盲孔与盲孔的叠孔设计，流程增添内层盲孔填孔电镀，流程增添，本钱上升。
盲孔与埋孔的叠孔设计，流程增添内层的POFV工序，流程增添，本钱上升。
能通孔设计只管不盲孔，能盲孔只管不叠孔。
